1、设置前的准备

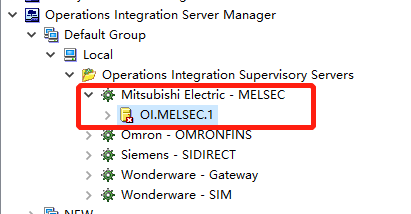

1）需要提前装置好MELSEC驱动，，， ，，可在SMC中睁开Operations Integration Server Manager,审查是否已经装置好MELSEC.


注：从2020R2版本最先常见PLC的驱动装置包已经集成到ASP装置包中，，， ，，可在装置包中直接装置 。。。。。 。。。
2）设置好对应的三菱 PLC，，， ，，并确保装置MELSEC驱动的电脑可以Ping通PLC IP，，， ，，

2、驱动设置历程
1）翻开SMC，，， ，，睁开Operations Integration Server Manager》Default Group》Local》Operations Integration Supervisory Server》Allen-Bradley-MELSEC》OI.MELSEC.1》Configuration 。。。。。 。。。

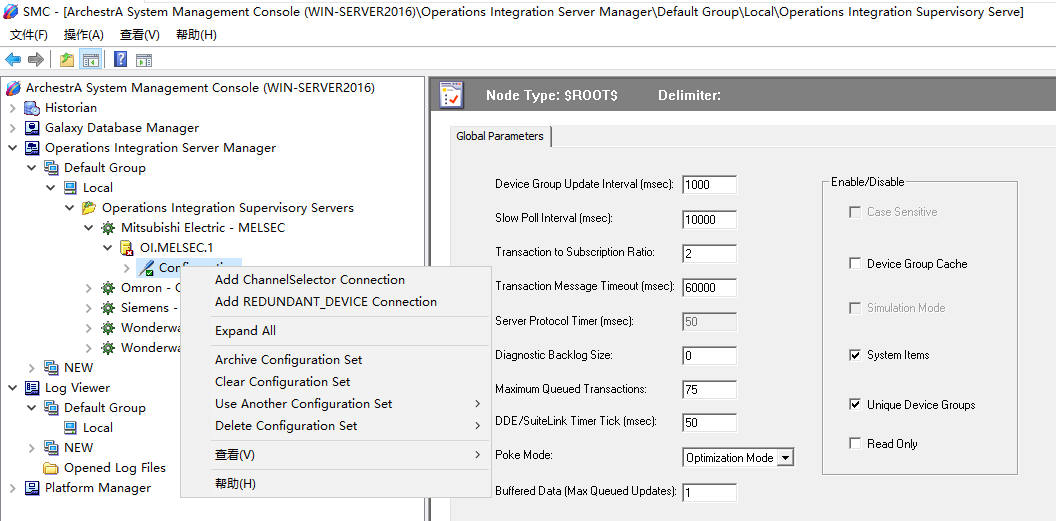

2）左键单击选中PORT，，， ，，之后右键，，， ，，点击Add ChannelSelector Connection 。。。。。 。。。


注：可对此Connection举行命名，，， ，，例如PLC1,此处为默认名 。。。。。 。。。后续Connection均可重命名，，， ，，此例均为默认 。。。。。 。。。
3）在此Connection内，，， ，，选择Communication Type: UDP 、TCP 、SERIAL 。。。。。 。。。

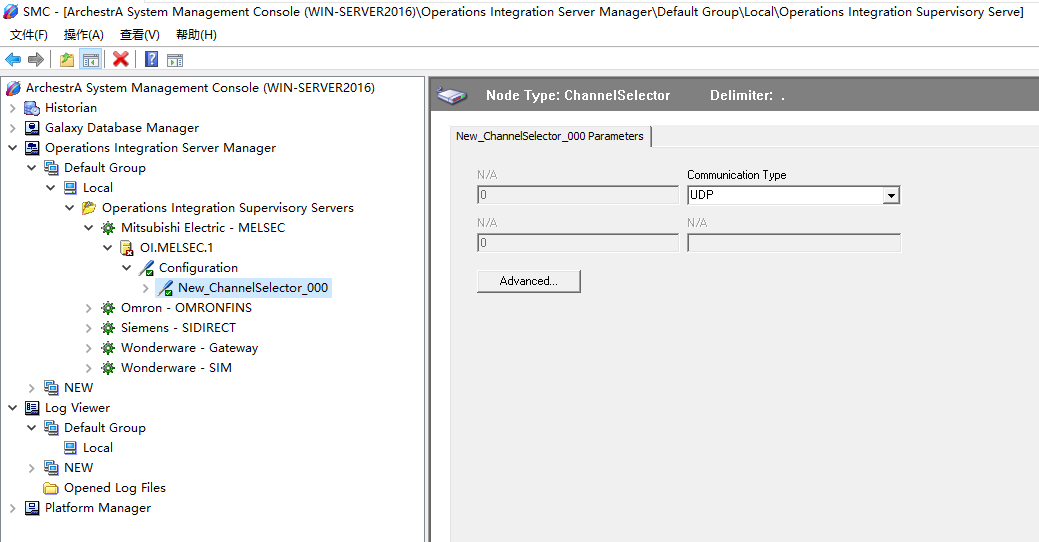

4）UDP毗连


5）TCP 毗连

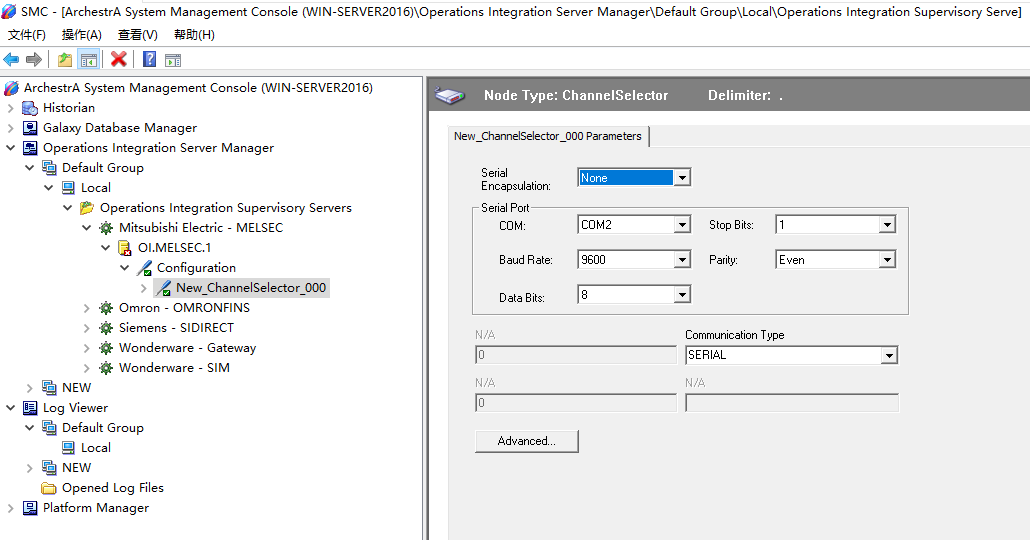

6）SERIAL 毗连

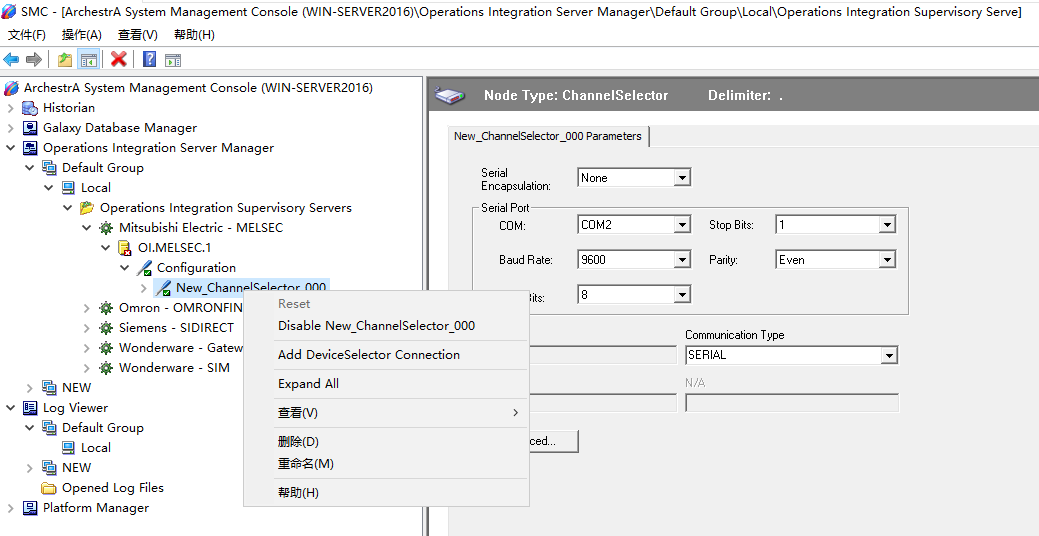

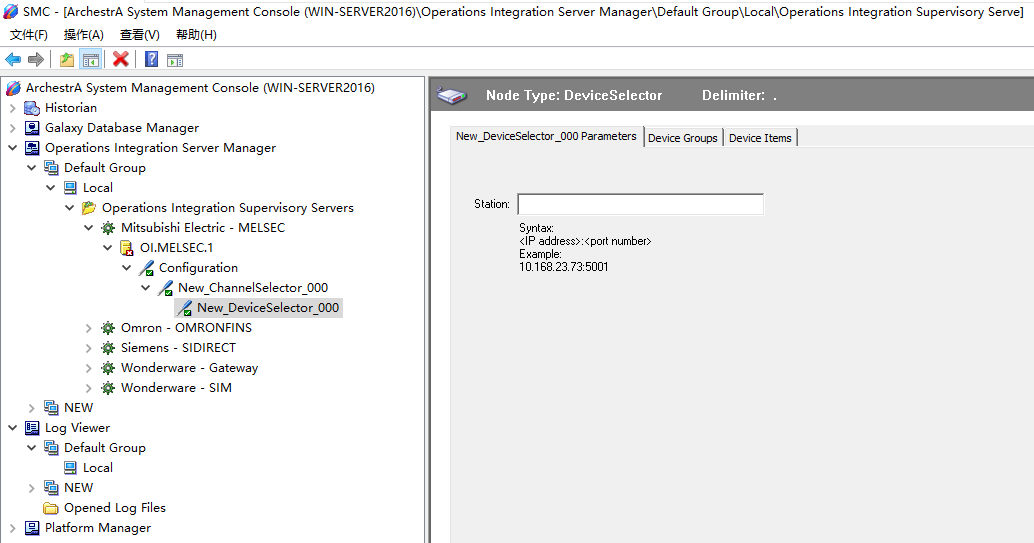

7）然后右键 Add DeviceSelector Connection




以上三种毗连方法在Station划分有差别的毗连方法：
（1）UDP 和TCP的方法如下：
   <IP address>:<port number>
（2）Serial的方法如下：
<station number>

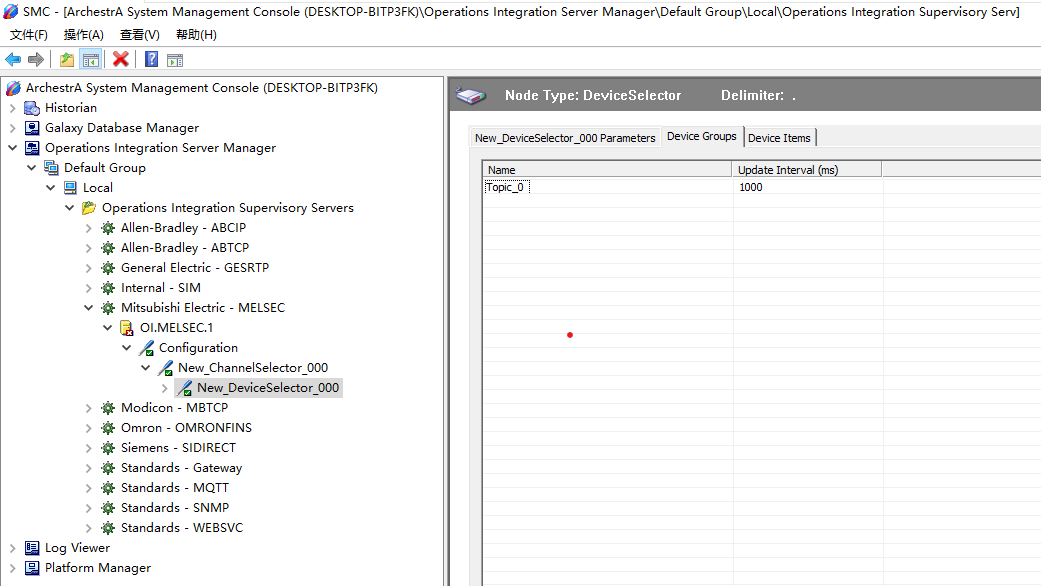

8）然后设置Device Groups(也是我们常说的Topic) 如下图


3、INTOUCH设置毗连

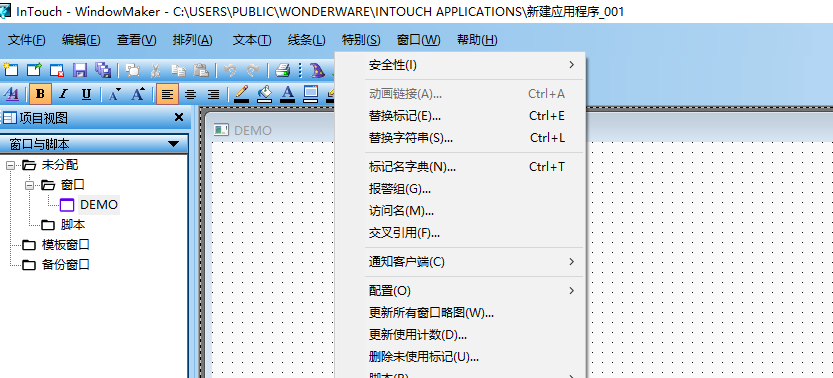

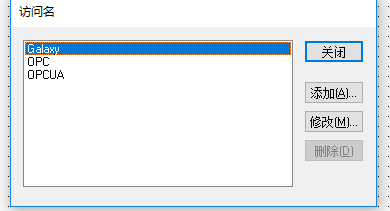

1）新建好InTouch工程后，，， ，，翻开Maker，，， ，，点击特殊》会见名 。。。。。 。。。

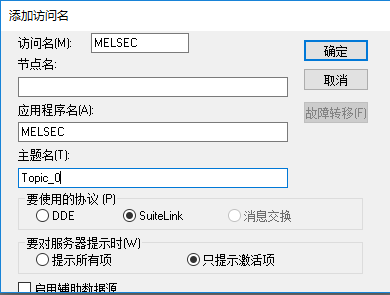

2）在会见名界面中点击添加，，， ，，会见名可自界说，，， ，，节点名为MELSEC驱动所在电脑的IP或盘算机名，，， ，，应用程序名为驱动名字为MELSEC,主题名为对应Device Group内的通道名T1，，， ，，点击确定，，， ，，生涯此会见名 。。。。。 。。。

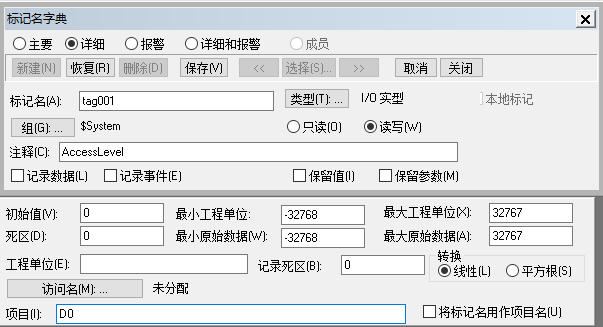

3）点击特殊》标记名字典，，， ，，举行变量建设 。。。。。 。。。点击会见名，，， ，，对此点设置对应的会见名，，， ，，并在项目名内里填写对应PLC的物理地点 。。。。。 。。。

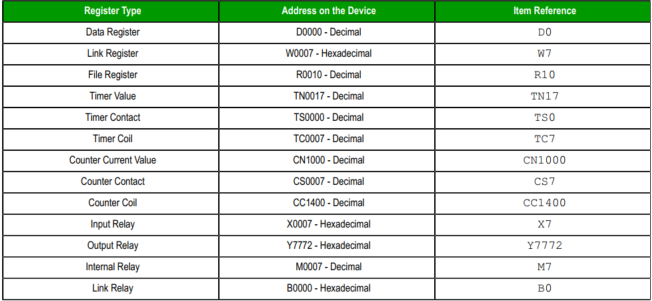

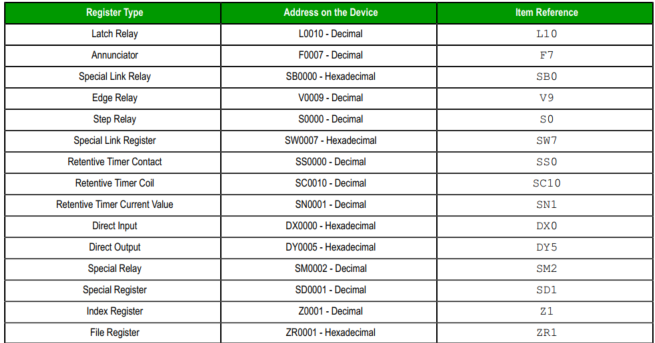

项目名称填写规则举例如下：



更多详细内容可以参考《MELSEC OI Server User Guide.PDF》
