MBTCP驱动使用要领

1、准备事情
装置好Intouch等上位机软件，，，，，，，，或者使用其他客户端。。。。。。。。
装置好 OI.MBTCP.1 驱动，，，，，，，，或者更新的MBTCP版本，，，，，，，，若是使用2020版本的Intouch，，，，，，，，请使用附带的驱动装置盘装置对应驱动，，，，，，，，不要使用老版本的装置包。。。。。。。。
配合使用较老版本的Intouch时，，，，，，，，可以使用单独的OI.MBTCP装置包

2、设置办法

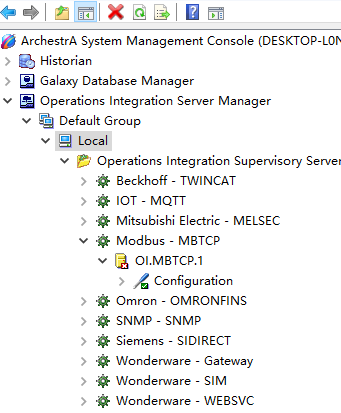

1）翻开SMC，，，，，，，，睁开Operation Intergration Supervisory Servers，，，，，，，，选中Modbus-MBTCP，，，，，，，，睁开至Configuration。。。。。。。。

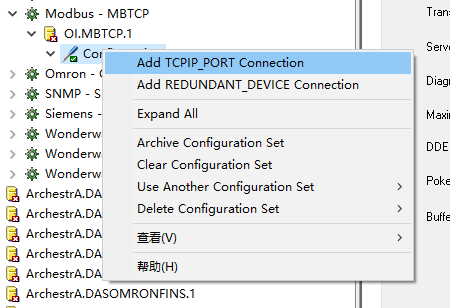

2）右键Configuration，，，，，，，，选择Add TCPIP_PORT Connection.

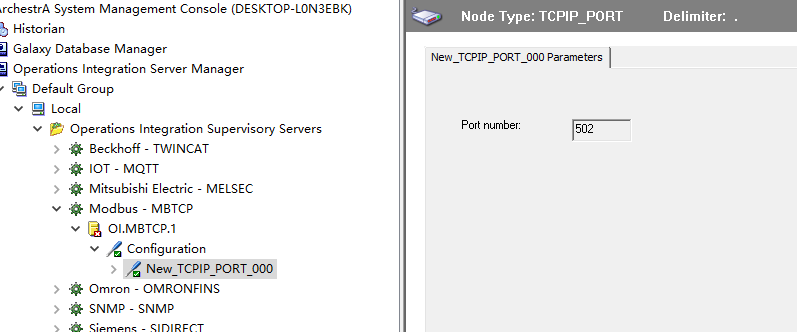

3）右侧界面可以看到MODBUS的默认端口号502

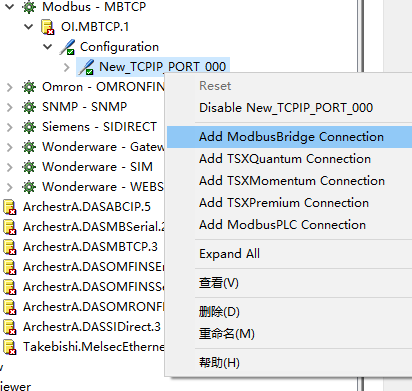

4）在ChannelSelector中有以下5项设置
其中第一项是modbus网桥，，，，，，，，适合通过网桥装备传输上来的信号
二到四项是Modicon 系列plc的板卡，，，，，，，，
第五项是其他Modbus PLC 包括 Modicon 580 ，，，，，，，，340 等PLC的设置选项。。。。。。。。

本文档只先容使用ModbusBridge 和 Modbus PLC的毗连方法。。。。。。。。

5）使用modbusPLC connection的情形

（1）、选择 Add ModbusPLC connection

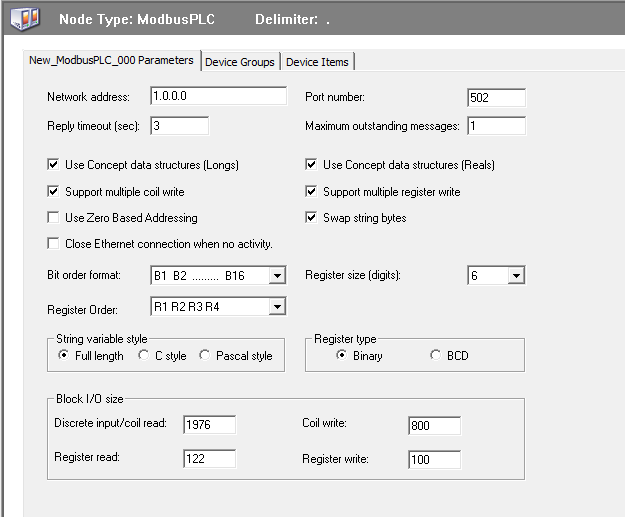

上面的参数有：
Network address：输入PLC的网络地点。。。。。。。。
Reply timeout: 通讯点重连的时间。。。。。。。。规模1…60，，，，，，，，默认3。。。。。。。。若是装备无法在一个周期里写入完成，，，，，，，，装备会重写，，，，，，，，随后可能进入期待模式。。。。。。。。若是装备通讯有排队征象，，，，，，，，改变此参数可能使装备收到值的概率增添，，，，，，，，可是同时延迟了收到数据的时间。。。。。。。。默认重连4次阻止实验。。。。。。。。
Use Concept data structures (Longs) / Use Concept data structures (Reals)：勾上时驱动凭证plc编程情形一样的寄存器顺序读取占用多个寄存器地点的变量，，，，，，，，反之凭证默认的顺序。。。。。。。。
Bit order format：输入PLC的位序名堂
Register Order：PLC 寄存器写入和读取的顺序，，，，，，，，用于支持 64 位数据类型
有
R1 R2 R3 R4 (默认)
R2 R1 R4 R3
R3 R4 R1 R2
R4 R3 R2 R1
Register size (digits)：寄存器位数，，，，，，，，如 40001地点就是 5 。。。。。。。。
其他参数可以默认。。。。。。。。

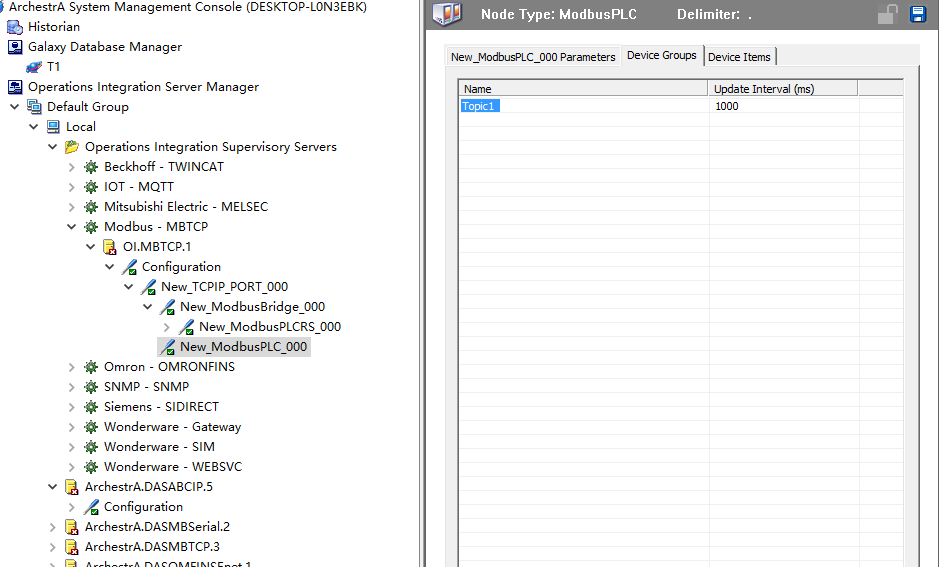

（2）、在Device Group页面右键【add】添加一个Topic ，，，，，，，，名称可以凭证现实需要命名。。。。。。。。
Update Interval是更新数据的时间周期。。。。。。。。这个Topic之后填写会见名时会用到。。。。。。。。

6）使用 ModbusBridge 的情形
此设置适用于所有用Modbus网桥装备，，，，，，，，以及modbusRTU转换到TCP的装备

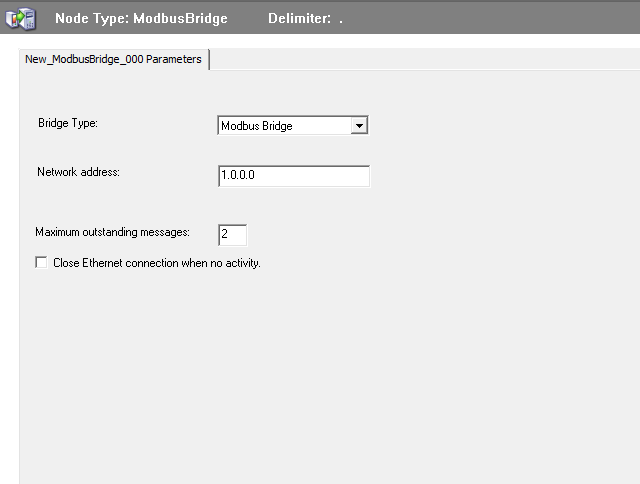

（1）、选择 Add ModbusBridge Object

此页参数：
    Bridge type：从下拉菜单中选择桥接类型用于毗连到 TCP/IP 端口的网桥，，，，，，，，可选Modbus 和NR&D Pen-T 桥接两种。。。。。。。。
    Network address：输入网桥装备的主机名或IP 地点。。。。。。。。
    Maximum outstanding messages：输入允许的排队的最大新闻数目，，，，，，，，默认2，，，，，，，，一样平常不必修改，，，，，，，，若是通讯不稳固，，，，，，，，建议改大。。。。。。。。

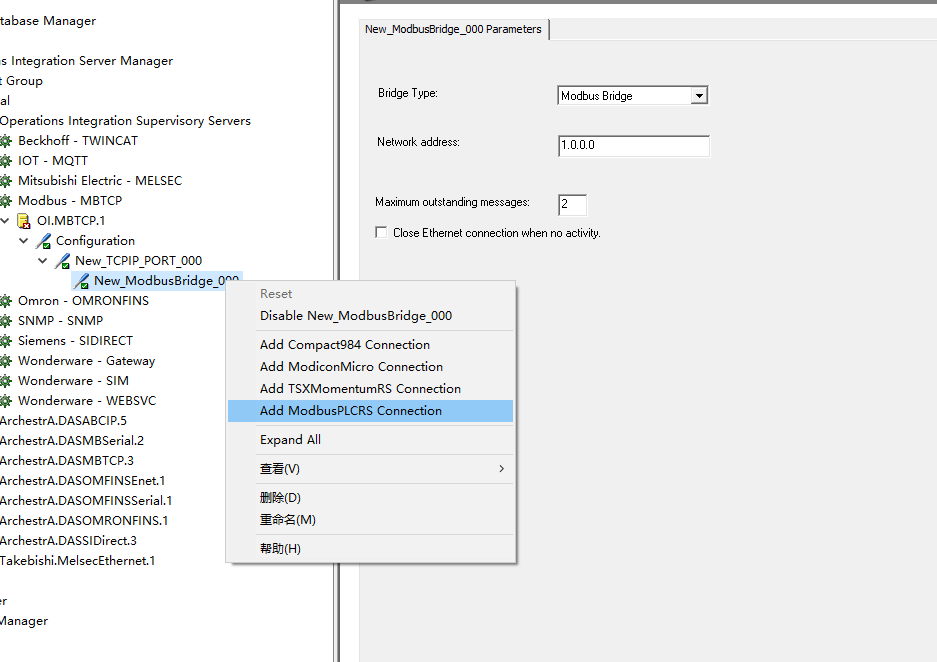

（2）、添加plc通讯�？？？？？？？？椋�，，，，，，，此处演示ModbusPLCRS Object的情形，，，，，，，，
Compact984, ModiconMicro,TSXMomentumRS,三种装备在使用详细装备时参考装备参数设置，，，，，，，，本文不做先容。。。。。。。。
此处可以添加的�？？？？？？？？樽畲笫课� 247。。。。。。。。

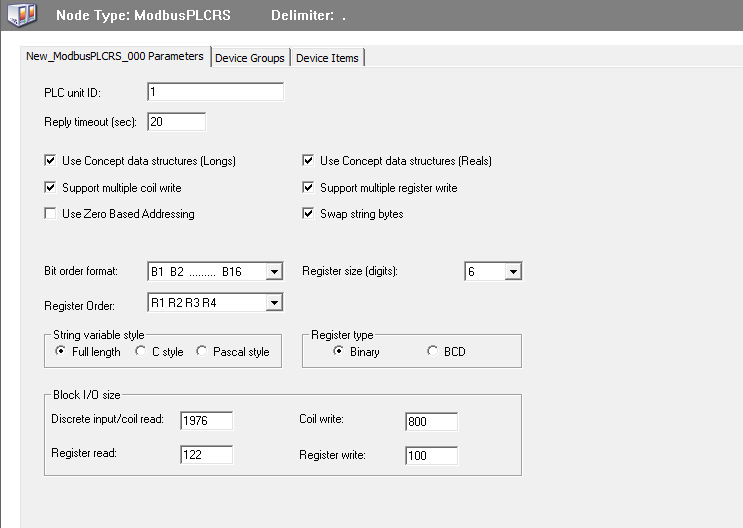

添加ModbusPLCRS Objects 后，，，，，，，，设置界面如下：
PLC unit ID：bridge 的内部设置包括一个 UnitID 参数，，，，，，，，该参数可以设置为效劳器吸收的新闻中的 Unit_ID 地点。。。。。。。。当驱动Unit_ID 框设为 0时，，，，，，，，网桥将新闻路由到其设置的从装备。。。。。。。。若是效劳器的 Unit_ID 设置为 0，，，，，，，，则新闻将传送到其地点在网桥的 UnitID 框中界说的从装备。。。。。。。。若是效劳器的 Unit_ID 设置为非零值（规模 1…255），，，，，，，，则新闻将传送到该数字地点处的从装备，，，，，，，，而不管桥中的 UnitID 框的内容怎样。。。。。。。。
Reply timeout: 输入装备时期待确认的时间。。。。。。。。规模1…120，，，，，，，，默认20。。。。。。。。若是装备无法在一个周期里写入完成，，，，，，，，装备会重写，，，，，，，，随后可能进入期待模式。。。。。。。。若是装备通讯排队，，，，，，，，改变此参数可能使装备收到值的概率增添，，，，，，，，可是同时延迟了收到数据的时间。。。。。。。。
Use Concept data structures (Longs) / Use Concept data structures (Reals)：勾上时驱动凭证plc编程情形一样的寄存器顺序读取占用多个寄存器地点的变量，，，，，，，，反之凭证默认的顺序。。。。。。。。
Bit order format：输入PLC的位序名堂
Register Order：PLC 寄存器写入和读取的顺序，，，，，，，，用于支持 64 位数据类型
有
R1 R2 R3 R4 (默认)
R2 R1 R4 R3
R3 R4 R1 R2
R4 R3 R2 R1
Register size (digits)：寄存器位数，，，，，，，，如 40001地点就是 5 。。。。。。。。
其他参数可以默认。。。。。。。。

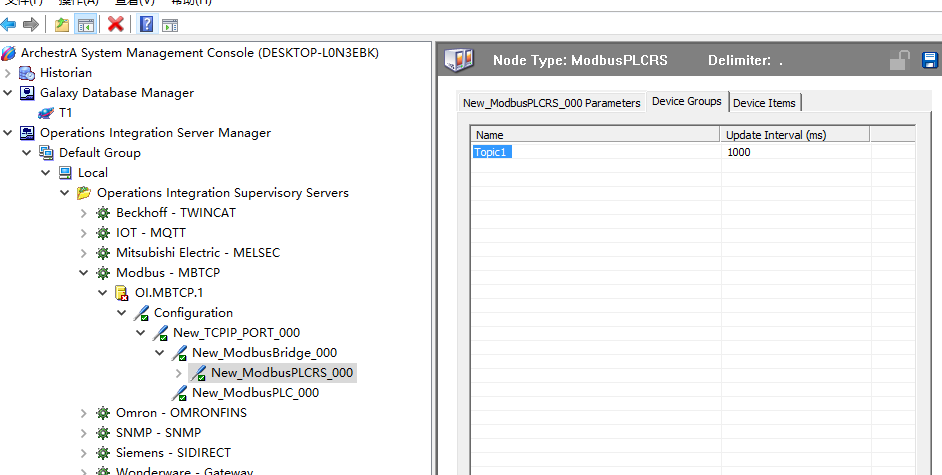

（3）、在Device Group页面右键【add】添加一个Topic ，，，，，，，，名称可以凭证现实需要命名。。。。。。。。
Update Interval是更新数据的时间周期。。。。。。。。这个Topic之后填写会见名时会用到。。。。。。。。

7）以Intouch为例，，，，，，，，设置上位时机见
OIserver驱动需要被动收到其他软件的会见才会有通讯

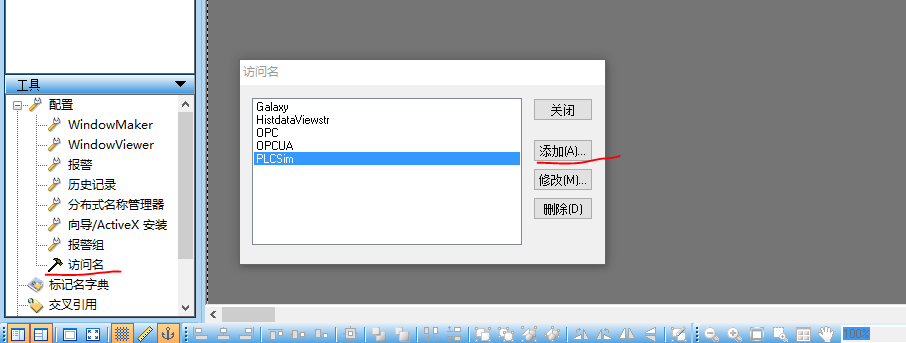

（1）、翻开Intouch会见名设置添加一个会见名，，，，，，，，此处是PLCsim。。。。。。。。

三个参数：
节点名：驱动程序运行的盘算机，，，，，，，，如驱动和Intouch在统一台盘算机上，，，，，，，，此处可以填 127.0.0.1 或者留空缺。。。。。。。。
应用程序名：驱动程序的历程名，，，，，，，，OI.mbtcp.1驱动的历程名是 MBTCP
主题名：之前设置驱动时留的Topic名，，，，，，，，此处是Topic1

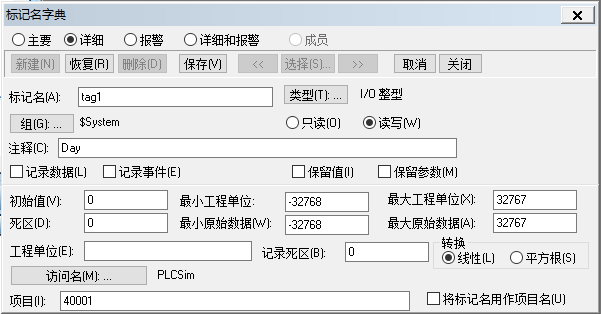

（2）、翻开Intouch标记名设置，，，，，，，，如下图，，，，，，，，会见名里选择刚刚设置的会见名，，，，，，，，
项目（Item）可选择填写一个利便治理的字符串或者直接填入plc寄存器地点。。。。。。。。

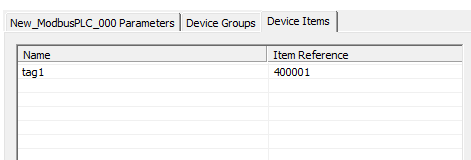

若是填入寄存器地点，，，，，，，，则驱动Device Item页留空，，，，，，，，若是选择填入一个利便治理的字符串，，，，，，，，则Device Item页为plc地点和此字符串的绑定表，，，，，，，，如下图。。。。。。。。
[项目（I）填 tag1 ]

8）通讯调试

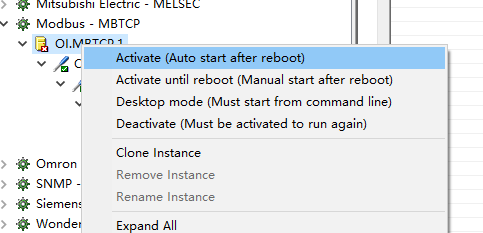

设置完成后右键启动驱动

随后启动Intouch viewer
可以看到驱动调试界面的转变，，，，，，，，在此处泛起了Intouch对驱动的会见，，，，，，，，即主题名

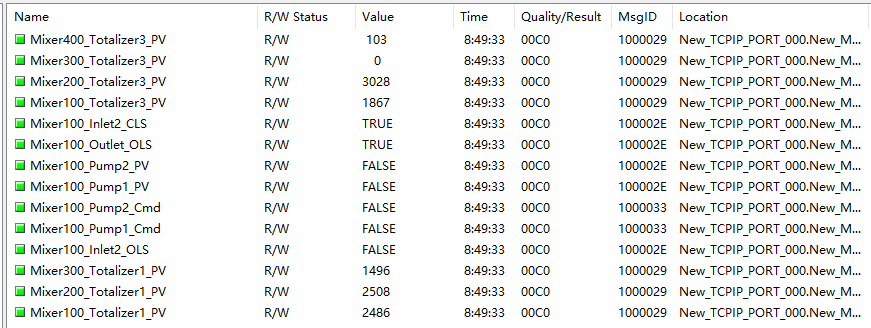

点进去可以看到所有有会见点的状态，，，，，，，，其中有一列为每个变量的通讯质量代码【Quality/Result】。。。。。。。。

3、注重事项

1）通讯地点后缀

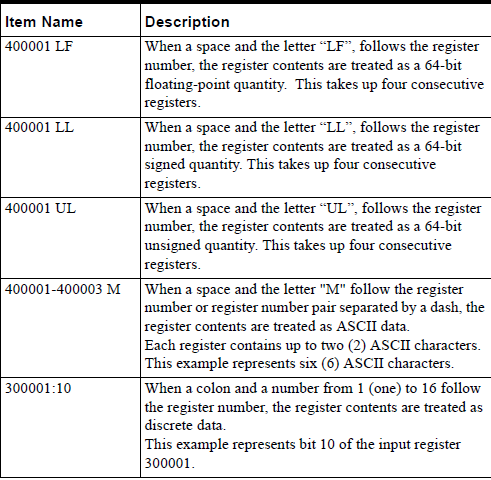

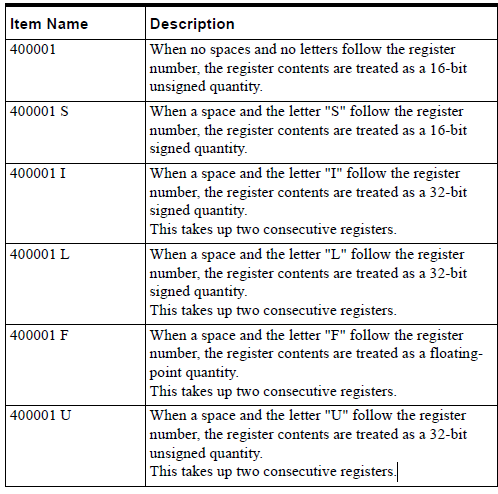

常见Modicon PLC的寄存器地点后缀如下，，，，，，，，其他情形请搜索驱动资助文档。。。。。。。。

2）注重变量的合理漫衍

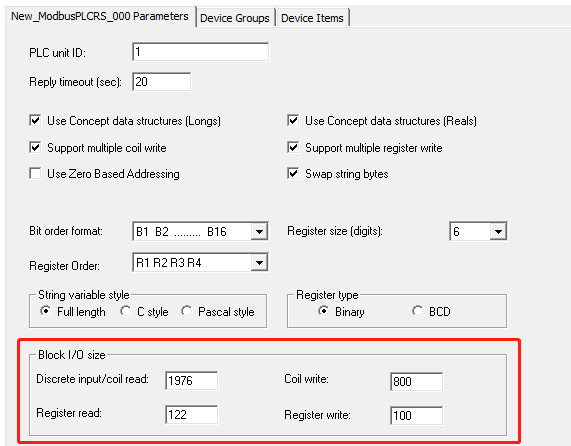

下图Block I/O size里的四个参数，，，，，，，，划分是一个Topic内离散和寄存器读写的最大数目，，，，，，，，（此处参数正常设置是不需要修改的），，，，，，，，现实应用中大致可以等效为：
    离散量一个Topic内不凌驾 1500个，，，，，，，，
    整形变量不凌驾120个，，，，，，，，
    占2个寄存器地点的长型，，，，，，，，浮点变量不凌驾 60 个，，，，，，，，
以上变量混淆在一个Topic里的时间需要进一步镌汰数目。。。。。。。。

3）统一PLC变量较多时的处置惩罚要领
（1）PLC内的地点只管“挤在一起”
如 40001和40003地点都占用，，，，，，，，则 40002地点不要留空，，，，，，，，外地点一连时，，，，，，，，驱动会让尽可能多的变量读取写在一条报文里，，，，，，，，大大镌汰通讯报文的密度。。。。。。。。
（2）分派给plc更多的毗连

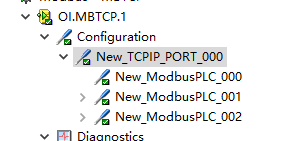

如下图，，，，，，，，一个TCPIP_PORT下可以增添多个 ModbusPLC Connection，，，，，，，，
内里设置统一个PLC的IP地点，，，，，，，，此时驱动也会分派更多线程处置惩罚这台PLC的通讯，，，，，，，，
好比某PLC有10000个通讯变量，，，，，，，，可以1000点一个Topic，，，，，，，，建10个ModbusPLC Connection。。。。。。。。
注重这种设置会增添PLC的网络毗连数，，，，，，，，此时需要在硬件上增添网络通讯�？？？？？？？？椋�，，，，，，，可以在不影响CPU�？？？？？？？？榈那樾蜗录铀偻ㄑ端俾�。。。。。。。。
